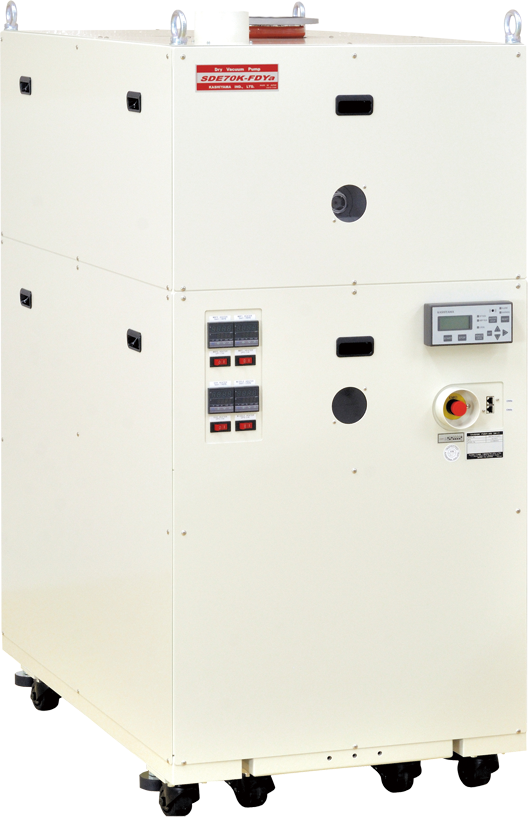

耐プロセス・省エネ・大排気量対応モデル SDE シリーズ

縦型スクリューや特殊材料による高い耐食性 独自のスクリュー形状で省エネを実現 多彩なラインナップで全プロセスへ対応

プロセス対応例

プロセス対応例

最大排気速度別ラインアップ

排気速度別ラインアップ
最大排気速度[L/min]

主要型式

仕様 / 型式SDE90XSDE120TXSDE200SDE303XSDE603XSDE1203TXSDE20N12TXSDE30N20SDE60N20
最大排気速度
[L/min] *1
1,3001,5003,3005,00010,00020,00030,00050,000100,000
到達圧力
[Pa] *1
1.30.5
電源電圧
(50/60Hz)
3相 AC200~220V, 380~480V
消費電力 [kW]*21.32.82.71.51.63.23.33.7
外観寸法 [mm]*3L690930900100010001080
W370400400450450515
H5015009051000950950

*1) N2パージ未使用時の値です。 *2) 到達運転時の消費電力概略値です。 *3) パッケージ寸法になります。詳細寸法については外観図をご請求下さい。
※海外規格対応についてはお問合わせ下さい。また、仕様及び型式名に関しては予告なく変更される可能性があります。
※対応ガス種に関してはお問い合わせ下さい。

排気性能曲線

排気性能曲線
*排気性能曲線は組合せにより変更となります。

充実のオプション

プロセスに応じた多彩なドライポンプ温度仕様 ブースターポンプや配管の加温仕様が選択可能 フォアライン・アウトライン向け付帯機器の最適設計 集中モニタリングシステム(CMS)によるポンプ運転状態監視 除害装置(ヒータ・プラズマ・燃焼から選択可能)を搭載したトータル排気システムのご提案
